Por que usar dois fios pode ser melhor que um? O fascinante mundo dos condutores em paralelo
Ao abrir um painel elétrico de grande porte, é comum deparar-se com uma cena que, para olhos não treinados, pode sugerir uma improvisação: dois ou mais cabos robustos conectados exatamente à mesma fase de um disjuntor. À primeira vista, o observador poderia questionar se aquilo é uma "gambiarra" ou um erro de projeto. No entanto, o que estamos presenciando é uma técnica avançada de engenharia, fundamentada na física eletromagnética e em rigorosos critérios normativos. Mas por que dividir a corrente entre vários condutores em vez de utilizar apenas um cabo de seção maior? A resposta revela um equilíbrio entre eficiência de condução, segurança mecânica e o comportamento peculiar dos elétrons em sistemas de alta potência.
A Regra do Jogo: O que a NBR 5410 Realmente Determina
O uso de condutores em paralelo não é uma decisão arbitrária do instalador; é uma prática regulamentada pela NBR 5410 (Instalações Elétricas de Baixa Tensão). Para garantir a integridade do sistema, a norma divide suas exigências em pontos específicos. O item 6.2.5.7.1 estabelece que a conexão em paralelo não deve comprometer a proteção do circuito, exigindo medidas que garantam a divisão igualitária da corrente.
Já o item 6.2.5.7.2 define as quatro condições fundamentais para que essa divisão seja considerada equilibrada sem a necessidade de cálculos complexos de impedância: os condutores devem possuir a mesma constituição (material), a mesma seção nominal, aproximadamente o mesmo comprimento e não podem apresentar derivações ao longo do percurso. O objetivo é equalizar a resistência e a reatância de cada caminho.
"Quando dois ou mais condutores forem ligados em paralelo na mesma fase ou polaridade, devem ser tomadas medidas que garantam a igual divisão de corrente ou deve ser realizado um estudo específico sobre a divisão de corrente entre esses condutores." (Baseado na NBR 5410)
A Armadilha da Impedância: Lições do Experimento de 2,5 mm² vs. 25 mm²
Para um especialista, a importância da igualdade de seção não é apenas normativa, mas uma questão de sobrevivência do componente. Um experimento realizado com um injetor de corrente demonstra o perigo de tentar "ajudar" um cabo fino associando-o a um mais grosso. Ao injetar uma corrente total de 251A em um arranjo paralelo composto por um cabo de 2,5 mm² e um de 25 mm², a física revela sua face mais implacável.
A corrente não se divide proporcionalmente à vontade do projetista. Devido à relação inversa entre seção e resistência elétrica — quanto maior a seção, menor a resistência — o cabo de 25 mm² torna-se o caminho preferencial, conduzindo 227A, enquanto o cabo de 2,5 mm² carrega apenas 24A. Embora o cabo maior suporte a maior parte da carga, o desequilíbrio é o verdadeiro fracasso técnico: o arranjo falha em otimizar o uso dos materiais, e qualquer flutuação pode sobrecarregar o condutor que oferece menor oposição, invalidando o propósito do paralelismo.

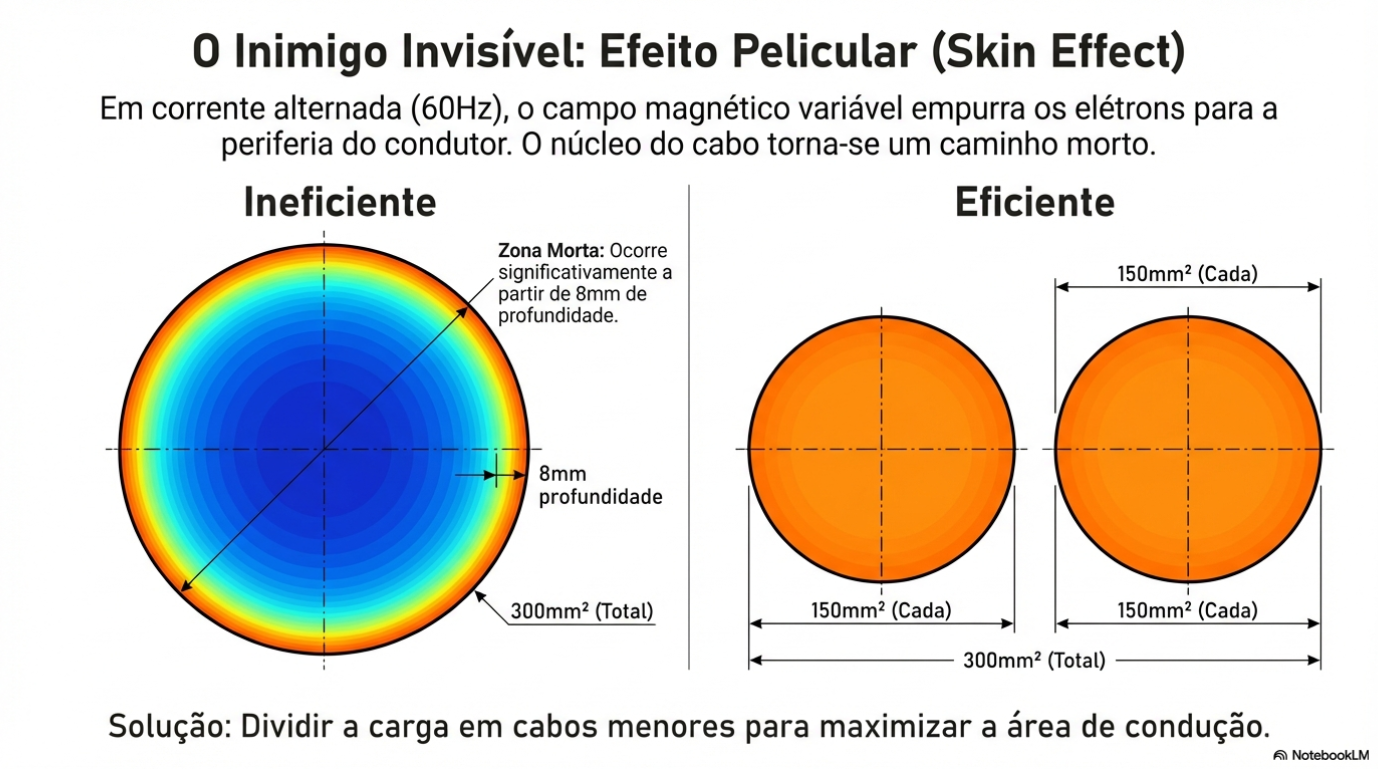

O Inimigo Invisível: O Efeito Pelicular e o Paradoxo do Cobre
Surge então um paradoxo de design: por que adicionar mais cobre em um único cabo pode, às vezes, resultar em menor eficiência? A resposta reside no efeito pelicular (skin effect). Quando uma corrente alternada percorre um condutor, ela gera um campo magnético variável que induz forças eletromotrizes, empurrando o fluxo de elétrons para a periferia (a "pele") do cabo.
Em nossa frequência industrial de 60Hz, esse fenômeno torna-se fisicamente relevante a partir de uma profundidade de aproximadamente 8 mm. Isso significa que, em condutores extremamente espessos, o núcleo central do cabo torna-se uma "zona morta" com baixa densidade de corrente. Em um cabo de 300 mm², por exemplo, o centro do condutor é subutilizado, desperdiçando material e peso.
É aqui que a engenharia brilha: ao utilizar dois cabos de 150 mm² em paralelo em vez de um único de 300 mm², aumentamos a área de superfície total disponível para a condução. Como a distância da superfície ao centro em cabos menores é reduzida, aproveitamos melhor todo o volume de cobre, combatendo a reatância interna e garantindo uma condução mais eficiente e térmicamente equilibrada.

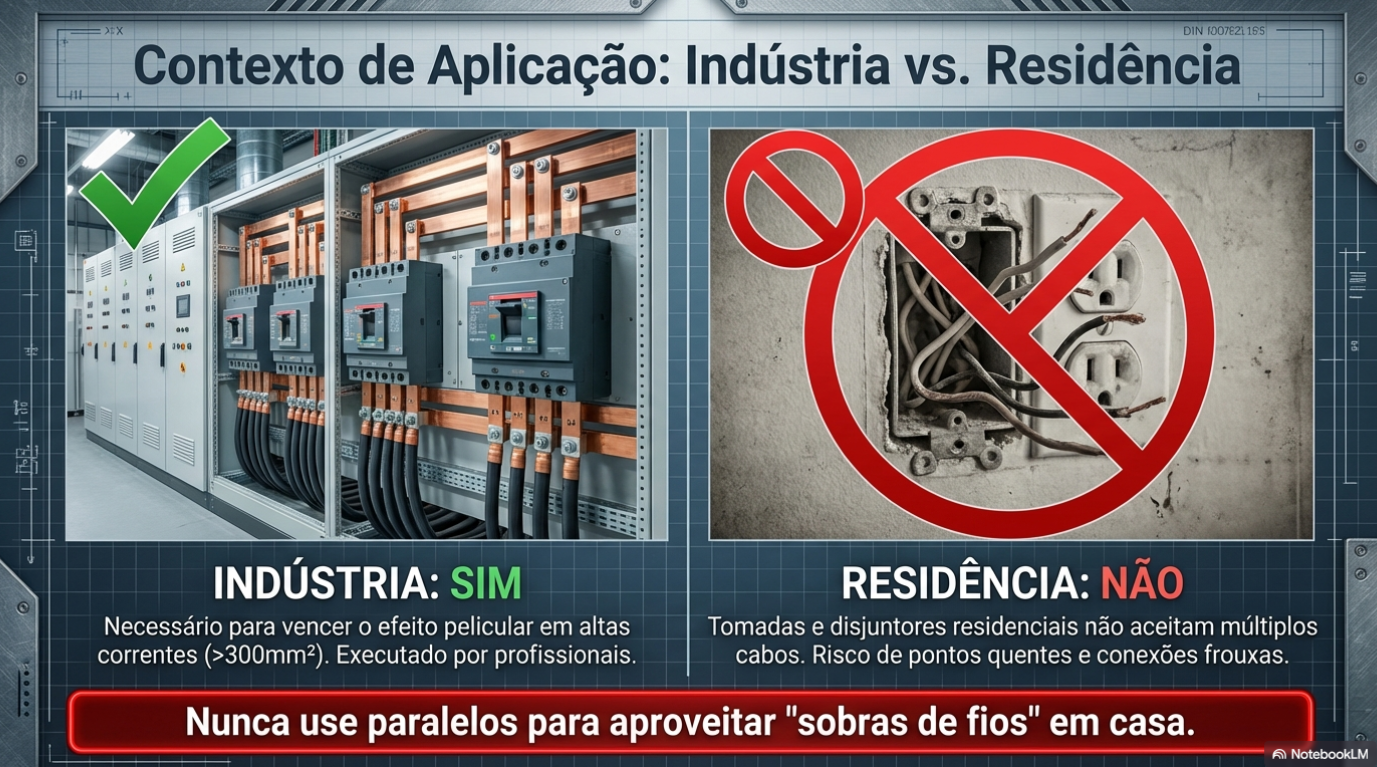

Contexto é Tudo: Por que a Prática Não se Aplica ao Ambiente Residencial
Apesar da elegância técnica do paralelismo em indústrias, ele é fortemente desencorajado em instalações residenciais. O motivo não é a física — que permanece a mesma —, mas a viabilidade e a segurança mecânica das conexões.
Componentes domésticos, como disjuntores de pequena escala, tomadas e interruptores, não foram projetados para alojar múltiplos condutores em um único borne. Tentar forçar dois fios onde deveria haver um compromete o aperto mecânico, criando o que chamamos de pontos de aquecimento por mau contato. Nas residências, o risco de incêndio por falha de conexão supera qualquer benefício teórico de condução, tornando o paralelismo uma solução exclusiva para infraestruturas que possuem barramentos e terminais adequados para tal complexidade.
Conclusão e Reflexão Final
O paralelismo de condutores é o testemunho de que, na elétrica de alta potência, a eficiência não é um subproduto direto da quantidade de metal, mas sim da inteligência aplicada ao seu arranjo. Ao respeitar rigorosamente a NBR 5410 e compreender fenômenos como o efeito pelicular, o engenheiro transforma o que parece ser um excesso de cabos em um sistema otimizado e seguro.
Ao observar a complexidade de uma instalação industrial, fica a provocação: você já tinha considerado que a geometria e a distribuição espacial dos elétrons podem ser tão decisivas para a performance de um sistema quanto a própria espessura do cobre? Na engenharia moderna, a forma como organizamos a matéria é, muitas vezes, mais valiosa do que a própria matéria em si.
