Em abril de 2024, Massachusetts registrou 50 ocorrências de incêndios envolvendo baterias de íons de lítio. Esse número é mais que o dobro da média anual desse tipo de incidente. O caso mais destacado foi o de um prédio residencial que pegou fogo devido à combustão da bateria de uma bicicleta elétrica durante o carregamento. É nesse contexto que o sistema de gerenciamento de baterias desempenha seu papel.
O BMS é essencial porque preserva a durabilidade, a segurança e o desempenho de sistemas alimentados por baterias, evitando situações como essa. Quer saber exatamente o que significa BMS? Este artigo explica tudo. Além de ajudar você a entender o que é o sistema de gerenciamento de baterias e como ele funciona, também apresenta sua importância e benefícios.
O que é um sistema de gerenciamento de baterias (BMS)?
Quando uma bateria é carregada ou descarregada, existe um sistema específico que monitora e gerencia características internas de operação, como corrente, tensão e temperatura — esse sistema é conhecido como battery management system, ou BMS. Para aumentar a segurança e o desempenho da bateria, o BMS determina o Estado de Saúde (SoH) e o Estado de Carga (SoC).
O BMS evita que os conjuntos de baterias sejam sobrecarregados ou descarregados excessivamente. Assim, mantém o nível de carga dentro dos limites mínimos e máximos permitidos. Dessa forma, ajuda a prevenir explosões e outros eventos inesperados. Portanto, o sistema de gerenciamento de baterias é uma ferramenta essencial para proteger tanto os usuários quanto a própria bateria.
Agora, vamos falar sobre a composição de um BMS e seus principais componentes. Entre eles estão:
Sensores
Microcontrolador
Interface de comunicação
Três tipos de sensores são integrados ao sistema para aumentar a segurança: sensores de corrente, temperatura e tensão, que monitoram continuamente o nível de cada parâmetro.
O microcontrolador executa todos os algoritmos de controle e funciona como a base de todo o sistema, pois toma decisões e realiza ações importantes. Ele também pode ser chamado de processador digital de sinais.
A interface de comunicação permite a troca de informações com outros sistemas ou dispositivos e desempenha papel fundamental no controle e monitoramento eficaz das baterias.
Além disso, circuitos de proteção e de balanceamento também são componentes importantes de um sistema de gerenciamento de baterias.
Como funciona um sistema de gerenciamento de baterias?
Não existe um único conjunto de critérios para o funcionamento de um BMS. Ele varia conforme requisitos de certificação governamentais, tamanho ou complexidade da bateria e demandas de segurança e aplicação.
Para entender seu funcionamento, é preciso conhecer suas principais funções: monitoramento, estimativa de estado, balanceamento de células, gerenciamento de potência, gerenciamento térmico, comunicação e proteção. Vamos ver cada uma delas.
Monitoramento: o BMS acompanha continuamente os níveis de temperatura, corrente e tensão dos conjuntos de baterias para garantir que operem em condições seguras. Se algum parâmetro estiver acima ou abaixo do valor definido, o sistema ajusta conforme necessário.
Estimativa de estado: o BMS observa de perto o Estado de Saúde (SoH) e o Estado de Carga (SoC), além do estado de potência e de energia. O SoC indica quanto de carga ainda resta na bateria, enquanto o SoH informa sua condição geral.
Balanceamento de células: variações de fabricação, padrões de uso diferentes ou mudanças de temperatura podem fazer com que as células tenham níveis de carga distintos. O BMS equilibra essas células para que operem no mesmo nível de carga.
Gerenciamento de potência: o BMS monitora e controla o fluxo de energia que entra e sai dos conjuntos de baterias. Com algoritmos de corrente constante e tensão constante, evita cenários de sobrecorrente e sobretensão.
Gerenciamento térmico: o sistema ativa dispositivos de resfriamento ou aquecimento para manter as baterias dentro de condições térmicas seguras. Temperaturas muito baixas reduzem a capacidade utilizável, enquanto temperaturas elevadas diminuem significativamente a vida útil.
Proteção: circuitos de proteção evitam condições como temperatura excessiva, sobretensão, sobrecorrente, sobrecarga e descarga excessiva.
Comunicação: o BMS se comunica com outros sistemas e dispositivos por meio de uma interface e também exibe o status da bateria em tempo real. Essa interface auxilia ainda no recebimento de instruções de gerenciamento de energia.
Tipos de sistema de gerenciamento de baterias
Há no mercado diversos sistemas, desde os mais simples até os mais avançados, que utilizam diferentes tecnologias e recursos para proteger baterias contra condições anormais. Três tipos populares são: centralizado, distribuído e modular.
1. BMS centralizado
Nesse modelo, um único BMS central é conectado diretamente a todos os conjuntos de baterias. Entre suas vantagens estão o custo mais baixo e o design mais compacto em comparação com outras alternativas.
Por outro lado, apresenta limitações: como todas as baterias precisam se conectar ao BMS central, são necessários muitos pontos de conexão, cabos e fios.
2. BMS distribuído
Nesse sistema, uma placa de controle concentra os componentes eletrônicos e é instalada diretamente no módulo ou célula monitorada. Isso reduz o volume de cabos, mantendo apenas ligações de comunicação e sensores entre módulos adjacentes.
Cada unidade do BMS funciona de forma independente e gerencia a comunicação quando necessário. Porém, a manutenção e o diagnóstico tornam-se mais difíceis e o custo é maior, já que há mais unidades BMS do que em um sistema centralizado.
3. BMS modular
Nesse formato, o sistema é dividido em módulos duplicados. Cada módulo possui um número específico de conexões e cabos. Isso facilita manutenção e diagnóstico, além de tornar mais simples a expansão para grandes conjuntos de baterias.
Sistema de gerenciamento de baterias integrado da Renogy

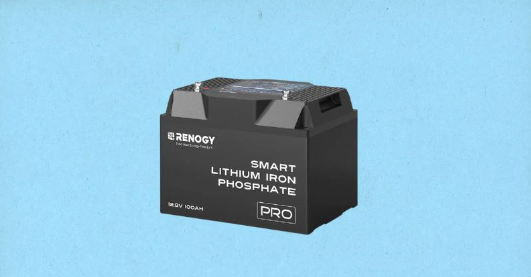

Você procura uma bateria com BMS integrado para aumentar a segurança e a proteção do usuário e do equipamento? A Renogy oferece a bateria de fosfato de ferro-lítio 12V 100Ah Pro. Um dos principais motivos da preferência de muitos usuários é a presença de mais de 60 alertas e funções de proteção, permitindo monitoramento mais preciso em diferentes ambientes.
Além disso, a bateria identifica riscos térmicos e elétricos e reduz a probabilidade de ocorrência desses problemas. O circuito é interrompido até 40 vezes mais rápido do que em sistemas tradicionais de proteção passiva.
O sistema duplo de segurança ativa também se destaca no mercado, sendo projetado para proteger pessoas, propriedades e dispositivos de forma abrangente, combinando segurança por hardware e software para evitar incidentes.
A importância dos sistemas de gerenciamento de baterias
Cada função de um BMS demonstra sua importância na proteção da bateria e do usuário. Uma das principais contribuições é a segurança operacional durante carga e descarga, ao manter níveis adequados de corrente, tensão e temperatura.
Se esses parâmetros ultrapassarem os limites estabelecidos, os conjuntos de baterias — que costumam ser caros — podem sofrer danos graves. O BMS monitora e controla continuamente essas condições. Por exemplo, em baterias de íons de lítio operando em baixa tensão, podem surgir dendritos de cobre no terminal do ânodo, o que aumenta riscos de segurança e a taxa de descarga.
Além da proteção, o sistema também mantém o desempenho das baterias por meio do gerenciamento térmico e elétrico. No controle térmico, garante que o estado de carga das células vizinhas seja equivalente ao longo do conjunto, prevenindo sobrecarga.
Quando a temperatura se eleva ou cai além dos limites ideais, o BMS aciona aquecimento ou resfriamento para manter o funcionamento adequado. Esse é um dos recursos mais importantes para garantir operação em diferentes condições ambientais.
Se você enfrenta dificuldades para carregar baterias em ambientes muito frios ou muito quentes, o BMS é uma solução eficaz. Em resumo, ele assegura confiabilidade, bom estado de funcionamento, maior vida útil e melhor desempenho.
Benefícios dos sistemas de gerenciamento de baterias
1. Maior desempenho
O BMS equaliza o estado de carga das células para que todas operem com níveis semelhantes, maximizando o desempenho geral.
2. Redução de custos
Embora a inclusão de um BMS aumente o custo inicial do sistema, ele oferece centenas de recursos de segurança que protegem baterias caras contra condições perigosas, como explosões, reduzindo gastos futuros com manutenção e diagnóstico.
3. Vida útil prolongada
Os recursos de gerenciamento térmico e elétrico garantem que as células operem dentro dos requisitos estabelecidos, evitando carregamentos ou descargas agressivos e prolongando a durabilidade.
4. Segurança operacional
Mesmo baterias avançadas, como as de lítio, apresentam algum risco de incêndio ou falhas de gerenciamento. Por isso, a segurança funcional é essencial. O BMS mantém a bateria protegida durante carga, descarga e uso.
5. Diagnóstico e comunicação externa
O BMS monitora continuamente parâmetros como tensão, temperatura e corrente, facilitando a identificação de problemas. Também exibe informações como nível de carga e outros dados, além de se comunicar com dispositivos externos.
Conclusão
Então, o que significa BMS? Trata-se de um sistema de gerenciamento de baterias que garante desempenho seguro, confiável e duradouro. Ele também fornece informações importantes para manter o usuário atualizado sobre o estado das baterias. Se você procura uma bateria com BMS integrado, vale a pena explorar as opções disponíveis da Renogy.
