AULA 04 - QUANDO USAR SÉRIE E PARALELO - CURSO ELETRICA PARA MOTORHOMES - SEM FRONTEIRAS

A escolha entre ligações em série ou em paralelo não é apenas uma decisão técnica de "como conectar fios". É uma decisão estratégica que impacta a eficiência do carregamento, o custo dos materiais, o peso do veículo e a resiliência do sistema em ambientes remotos. Entender a fundo esses conceitos é o que separa um projeto amador de um sistema profissional e seguro.

O Efeito Dominó: Por que a Ligação em Série é Como Luzes de Natal

Na ligação em série, conectamos o polo positivo de um componente ao polo negativo do próximo. Do ponto de vista da engenharia, estamos criando um caminho único para os elétrons.

Características Principais:

• A Tensão (Voltagem) é somada.

• A Corrente (Amperagem) permanece a mesma.

Para o entusiasta off-grid, o ponto crítico aqui é a vulnerabilidade. Como existe apenas um caminho, se um único componente falhar ou — no caso das placas solares — sofrer sombreamento parcial, o fluxo de energia pode ser drasticamente reduzido ou interrompido. É a mesma lógica das antigas decorações natalinas, como bem pontuado:

"Como elas estão ligadas em série... só um caminho para eletricidade então quando uma lâmpada queima o caminho é interrompido e eletricidade ou seja os elétrons para um circular."

Minha recomendação técnica: Tenha em mente que, ao optar pela série, você ganha em eficiência de transmissão, mas sacrifica a redundância. Em um sistema de placas solares, uma folha caída sobre uma célula pode comprometer a string inteira.

A Redundância Inteligente da Ligação em Paralelo

Diferente da série, a ligação em paralelo conecta polos iguais entre si (positivo com positivo, negativo com negativo), geralmente utilizando conectores MC4 para organizar a fiação das placas.

Características Principais:

• A Tensão (Voltagem) se mantém constante.

• A Corrente (Amperagem) é somada.

Aqui, a grande vantagem é a "sobrevivência" do sistema. Se uma placa solar for danificada ou uma lâmpada queimar, a energia encontra caminhos alternativos pelos outros componentes. É a configuração ideal para quem prioriza a segurança operacional: se um item falha, o restante do motorhome continua operando.

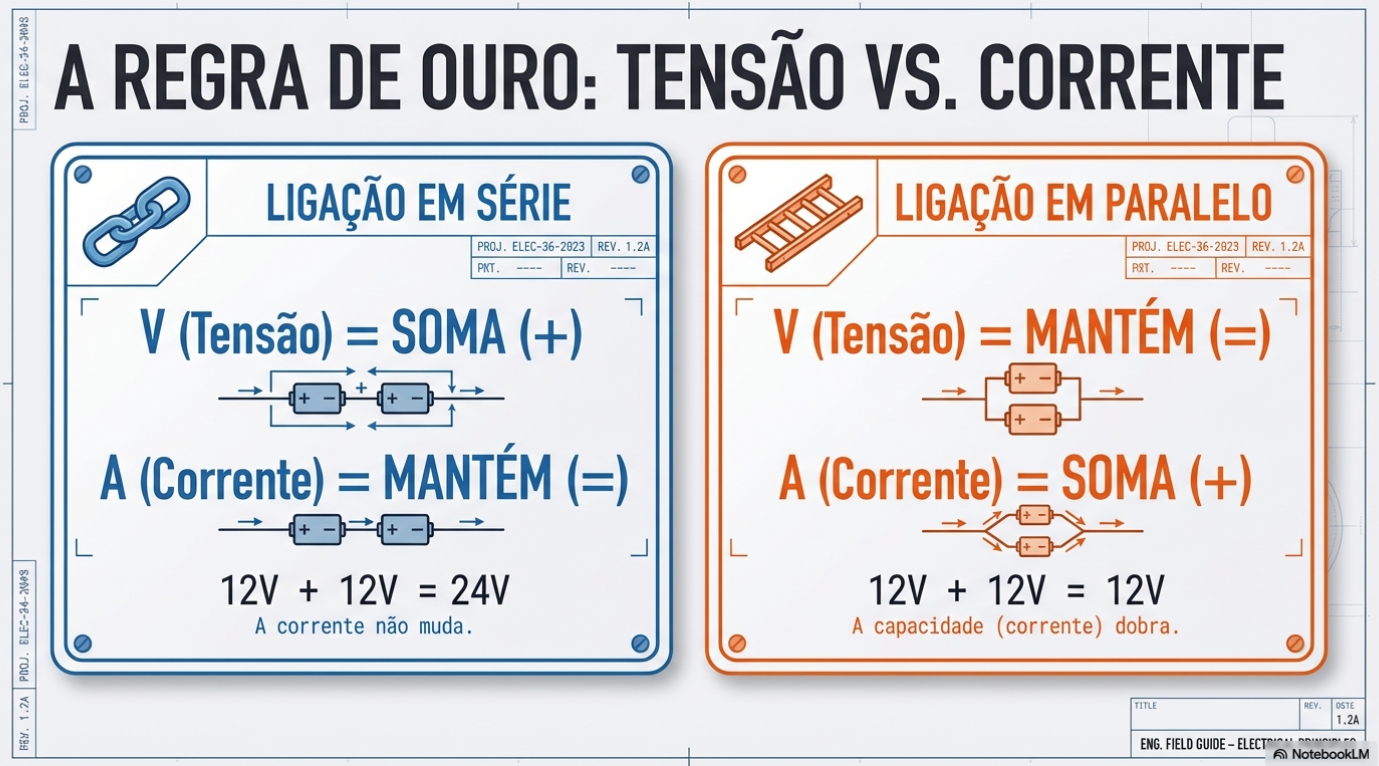

A Matemática do Sol: Tensão vs. Corrente na Prática

Vamos utilizar o exemplo técnico de três placas solares de 150W (especificações de 18V e 8A cada) para entender o impacto no seu controlador de carga:

1. Três Placas em Série: Somamos a tensão (18 + 18 + 18). Resultado: 54V e 8A.

2. Três Placas em Paralelo: Mantemos a tensão e somamos a corrente (8 + 8 + 8). Resultado: 18V e 24A.

Insight do Consultor: Por que a configuração em série costuma ser a favorita de muitos engenheiros? Porque os controladores de carga modernos trabalham melhor com tensões mais altas. A função do controlador é justamente baixar a tensão excedente para elevar a corrente de carga das baterias. Além disso, para sistemas de 24V, é impossível carregar as baterias com apenas uma placa de 18V; você precisará obrigatoriamente da ligação em série para elevar a tensão acima do patamar do banco de baterias.

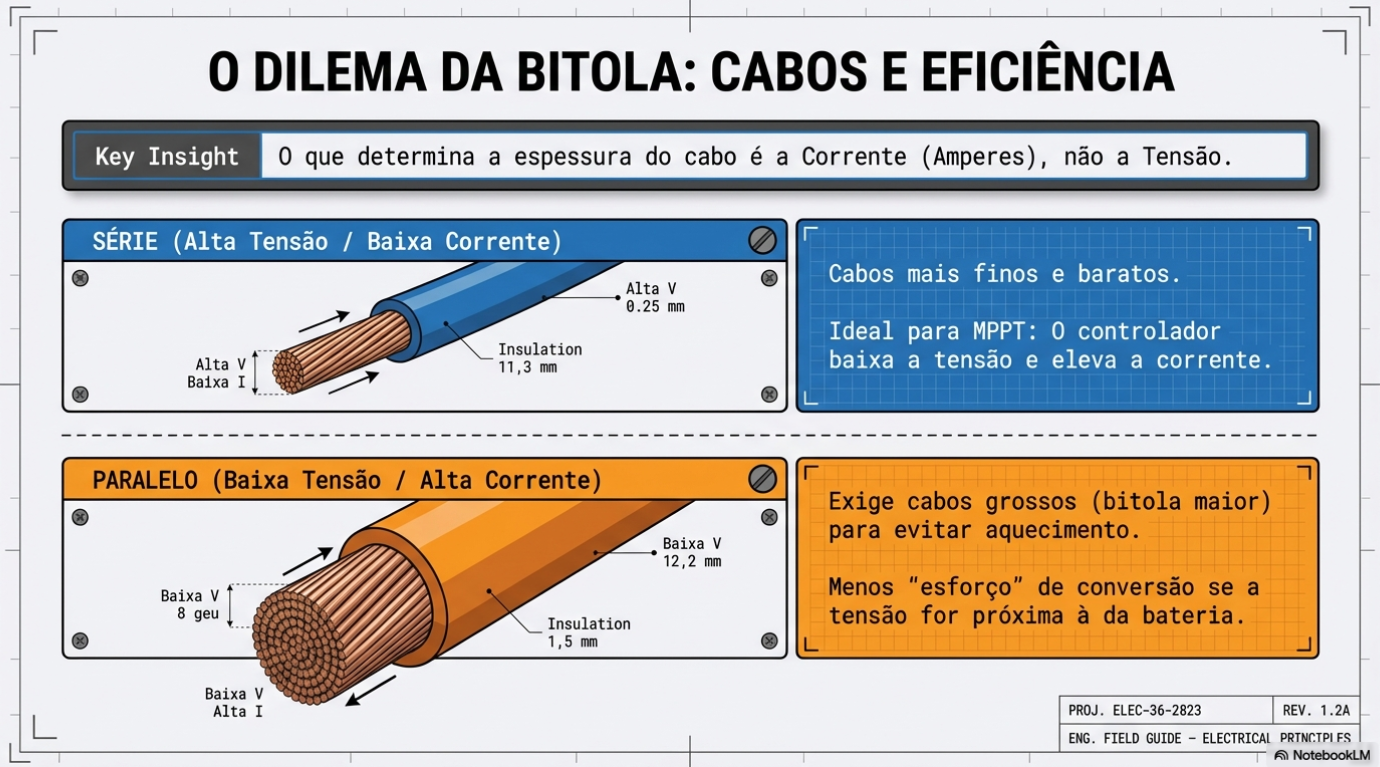

A Economia Invisível: Alta Voltagem e o Peso do Veículo

Um erro comum é ignorar o custo e o peso da fiação. A regra de ouro na elétrica aplicada é: quanto maior a Corrente (Amperagem), maior deve ser a bitola (espessura) do cabo.

Ao optar pela ligação em série, você mantém a corrente baixa, o que permite o uso de cabos muito mais finos e leves. É a mesma lógica das concessionárias de energia que transportam eletricidade em alta tensão por quilômetros para evitar desperdícios e cabos absurdamente grossos.

No ambiente confinado de um motorhome, cabos finos não significam apenas economia financeira; eles facilitam imensamente a instalação em curvas e passagens estreitas dentro das paredes do veículo. Em contrapartida, sistemas em paralelo com 24A ou mais exigirão cabos robustos, caros e difíceis de manusear.

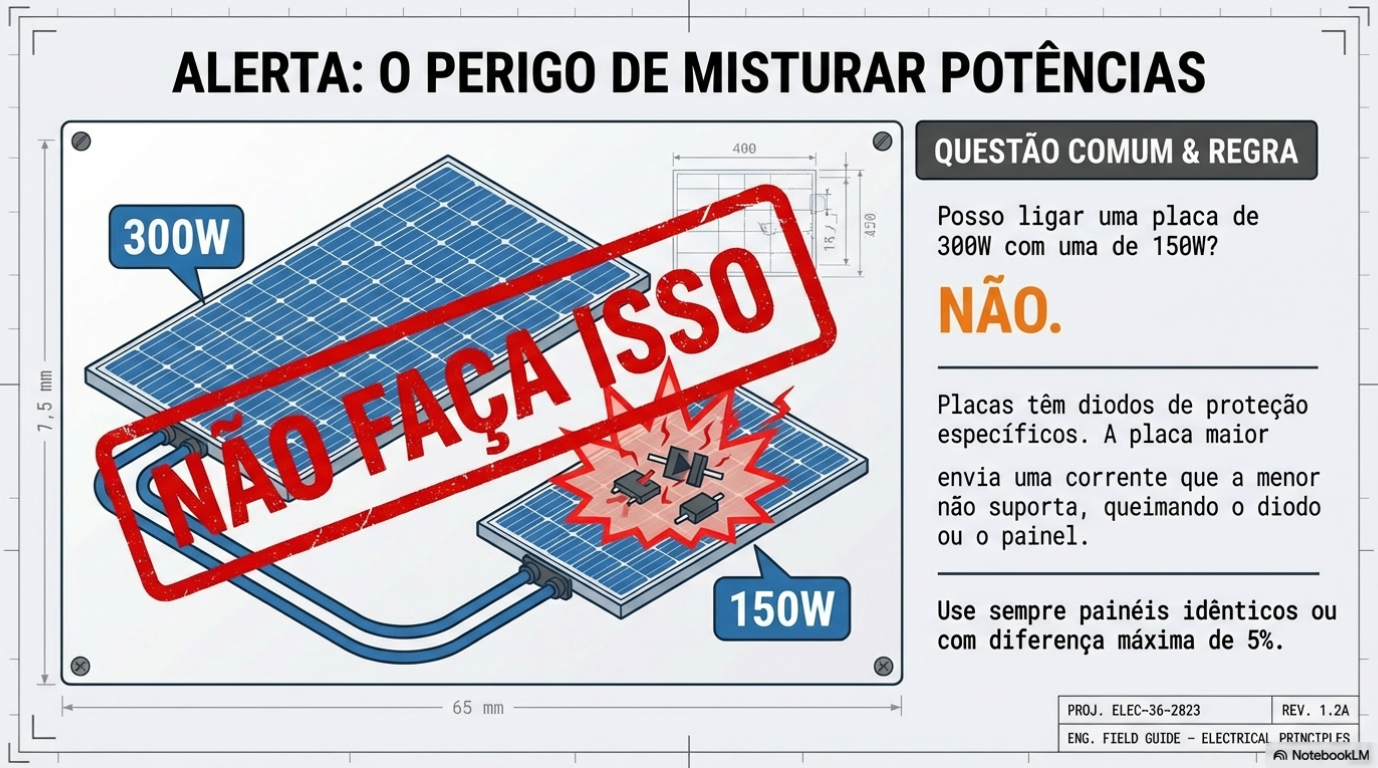

O Perigo de Misturar "Alhos com Bugalhos"

Muitos viajantes tentam expandir seus sistemas misturando placas de potências diferentes, como uma de 300W com uma de 150W. Atenção: Isso é um risco técnico considerável.

As placas possuem diodos de proteção contra sobrecorrente. Se você conecta componentes com capacidades distintas, corre o risco de forçar uma corrente que o diodo da placa menor não suporta, resultando na queima definitiva do painel.

O Exceção Técnica: Existe um cenário onde a mistura é possível. Se você tiver uma placa de 300W, poderia teoricamente ligá-la em paralelo com duas placas de 150W conectadas em série (visto que 150V+150V resultaria em uma potência combinada equivalente). Contudo, a diferença de potência não deve ultrapassar 5% para evitar desequilíbrios de resistência interna. Minha recomendação final é clara: mantenha placas e baterias idênticas para evitar falhas catastróficas.

Iluminação e Segurança: O Toque Final

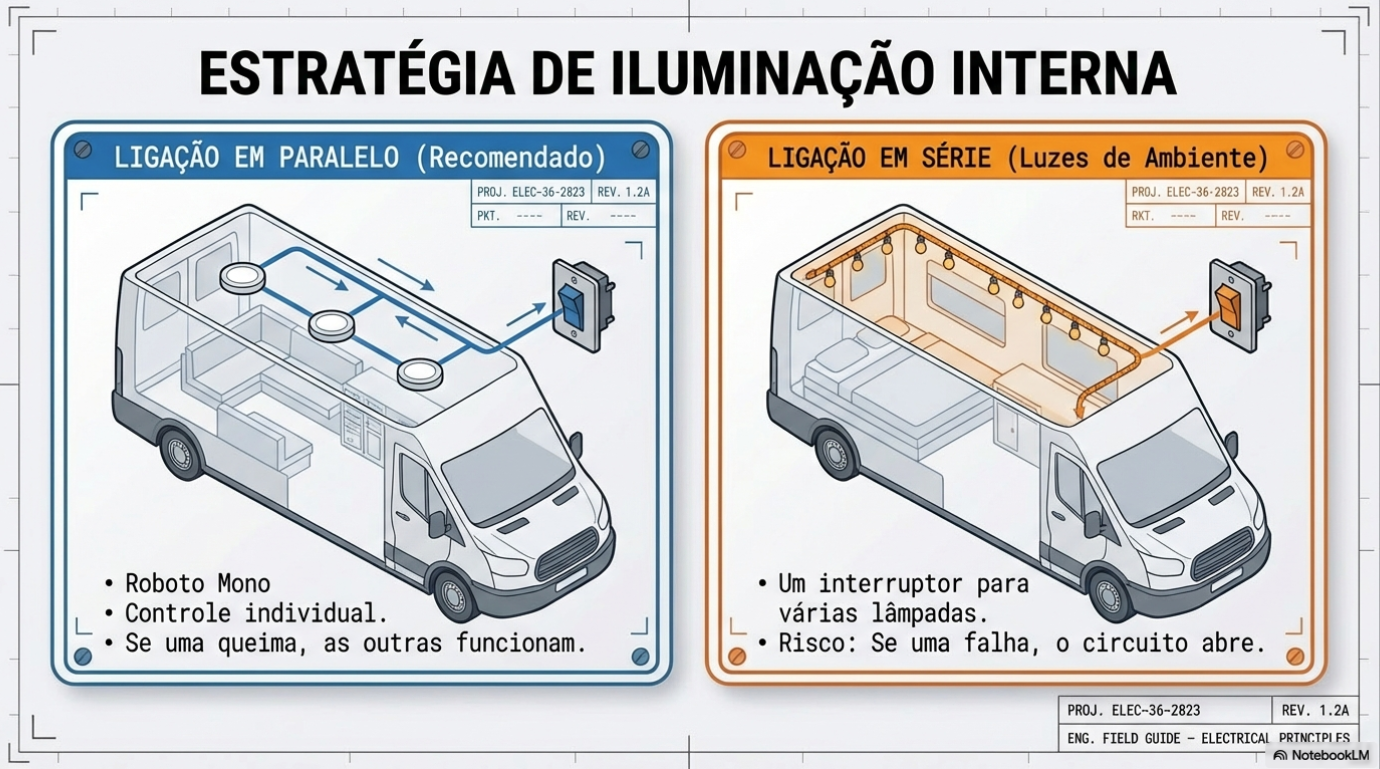

A lógica de série e paralelo também dita o conforto da sua casa sobre rodas:

• Iluminação em Paralelo: É o padrão ouro para motorhomes. Cada lâmpada LED é ligada independentemente, permitindo interruptores individuais. Se uma lâmpada falha, você não fica no escuro total.

• Iluminação em Série: Pode ser usada para acionar grupos de luzes (luz ambiente) com um único interruptor, mas lembre-se do risco: se um LED do grupo queimar, o circuito inteiro interrompe.

Aviso de Segurança: Como consultor, preciso alertar que tensões acima de 30V já apresentam riscos de choque elétrico. Ao configurar placas em série que chegam a 54V ou mais, manuseie as conexões com o sistema desligado ou as placas cobertas.

Conclusão: Eficiência ou Resiliência?

A engenharia elétrica para motorhomes é a arte do equilíbrio. A ligação em série é a rainha da eficiência e da economia de instalação, facilitando o trabalho do controlador de carga. A ligação em paralelo é a campeã da segurança e da redundância.

No seu projeto, você priorizará a economia nos cabos e a velocidade de carga (Série), ou a segurança de ter múltiplos caminhos para sua energia em caso de falhas (Paralelo)? Seja qual for sua escolha, certifique-se de que os componentes sejam compatíveis e bem dimensionados. Sua independência energética agradece.
