A Ciência Oculta dos Resistores: Por que Eles São os Heróis (e às vezes os Vilões) dos seus Circuitos
Imagine a cena: você conecta um LED diretamente a uma bateria de 9V. Em um piscar de olhos, o componente é aniquilado. Isso acontece porque a bateria tenta forçar uma avalanche de elétrons através de um filamento microscópico que simplesmente não suporta a carga. Nesse cenário, o resistor não é apenas uma peça passiva; ele se levanta como um guardião sacrificial. Longe de ser um mero pedaço de cerâmica e carbono, ele é um gestor ativo que remove o excesso de energia do sistema, transformando-a em calor para garantir que os componentes sensíveis recebam exatamente o que precisam para brilhar, sem queimar.

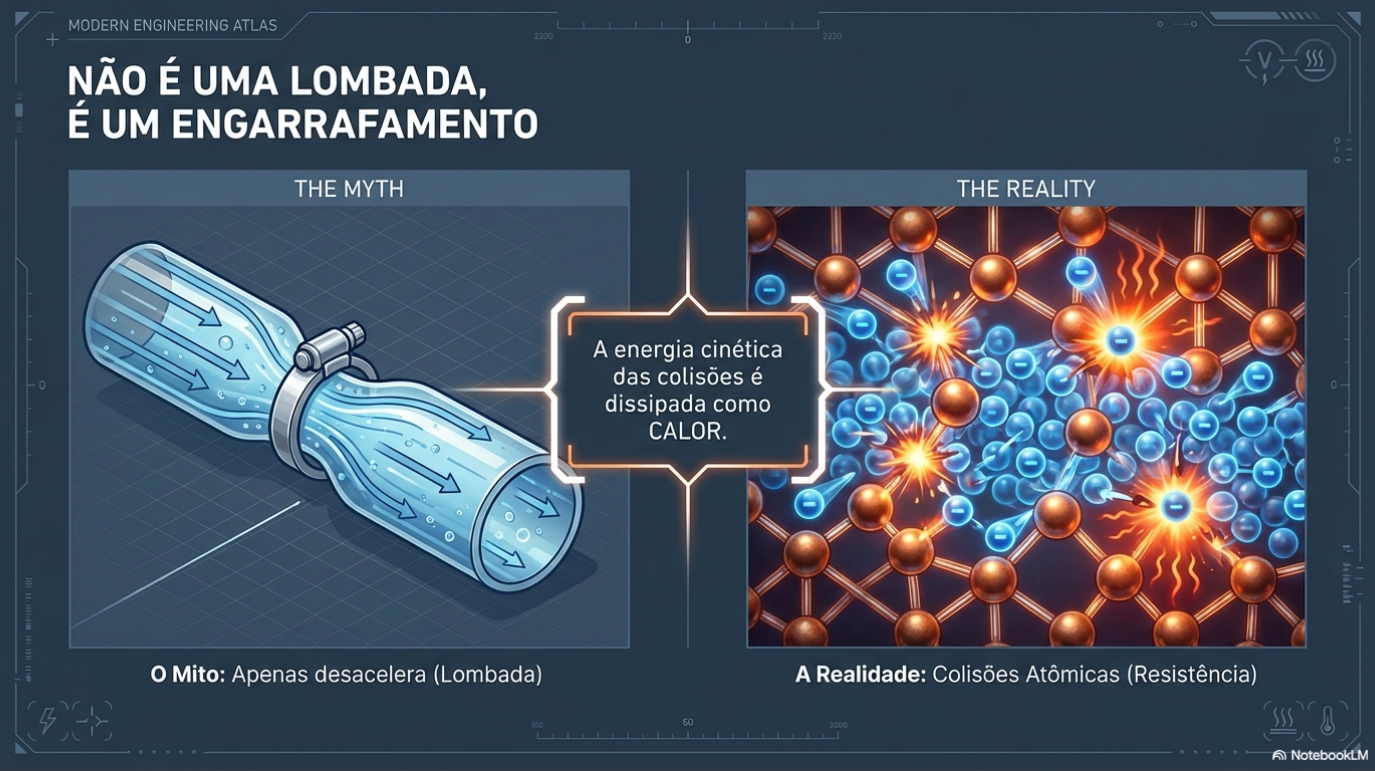

O Mito do "Quebra-molas": Entendendo o Engarrafamento de Elétrons
Muitos iniciantes aprendem que a resistência funciona como um "quebra-molas" que reduz a velocidade dos elétrons. No entanto, a física real é mais fascinante: imagine um engarrafamento. Em um resistor, a velocidade individual dos elétrons não diminui drasticamente, mas sim a quantidade deles que consegue atravessar o caminho em um intervalo de tempo — o fluxo total é restringido.
Para visualizar melhor, usemos a analogia hidráulica. Pense na eletricidade como água correndo por um cano. Se você bloqueia parcialmente esse cano, cria uma restrição. A água colide com o bloqueio, gerando uma queda de pressão. Na eletrônica, a voltagem é a nossa "pressão". Quando os elétrons colidem com a estrutura interna do resistor, ocorre uma queda de tensão (voltage drop). Essas colisões incessantes transformam a energia cinética em calor, em um verdadeiro caos atômico controlado que limita a corrente no circuito.
"A resistência não é sobre lentidão, mas sobre restrição: o design físico do componente dita quão difícil é a jornada do elétron, convertendo o fluxo elétrico em dissipação térmica."

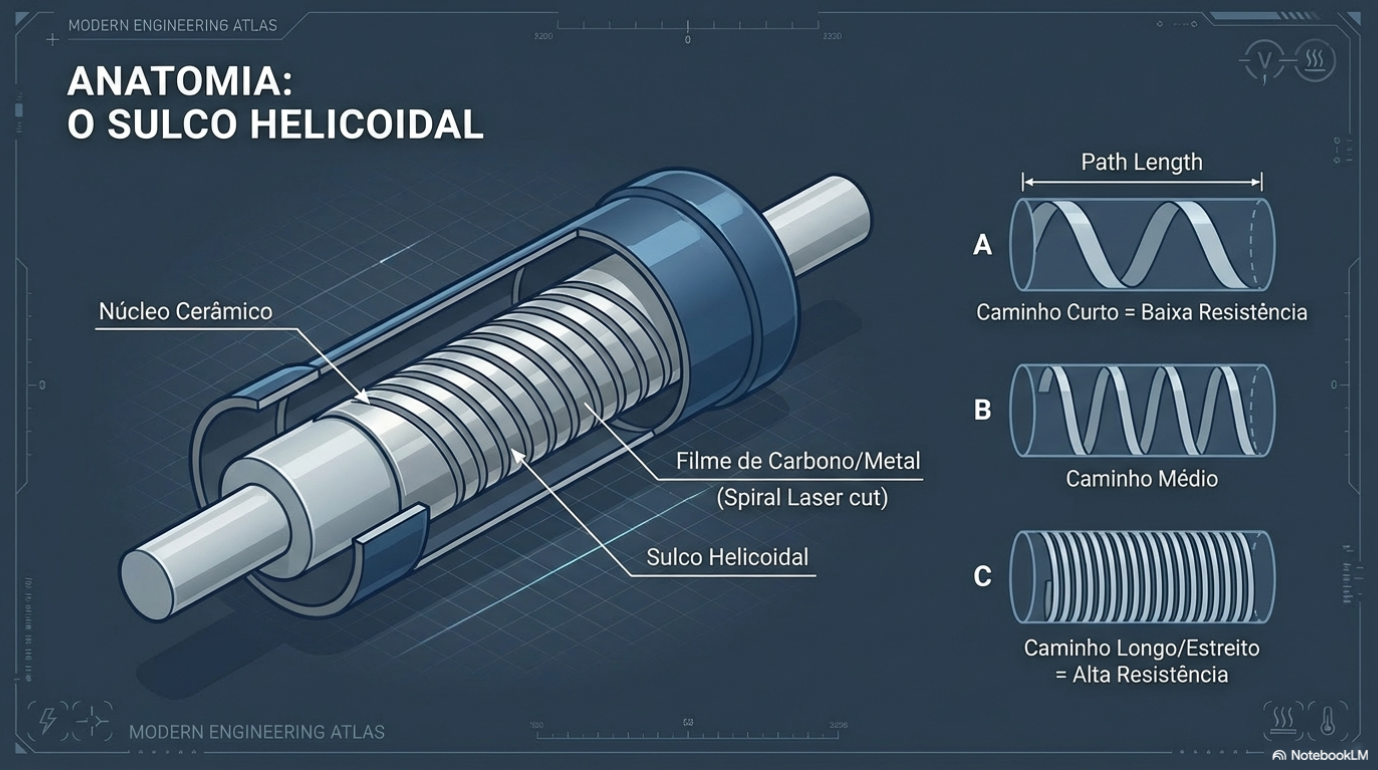

A Engenharia Escondida: O Segredo das Ranhuras Helicoidais
Como um fabricante consegue definir se um resistor terá 1 Ohm ou 1 Megaohm? O segredo reside em um triunfo da precisão microscópica: o sulco helicoidal. A maioria dos resistores de filme de carbono ou metal possui um núcleo de cerâmica isolante revestido por uma fina camada condutora.
Para ajustar o valor, um laser ou torno mecânico corta uma espiral (hélice) nesse material condutor, forçando os elétrons a percorrerem um caminho muito mais longo e estreito. A geometria define o destino:
• Resistor de 1 Ohm: Possui um sulco curto e um caminho largo, facilitando a travessia.
• Resistor de 1 kiloohm (1k): O corte é mais preciso, apresentando quase três rotações completas ao redor do núcleo.
• Resistor de 1 Megaohm (1M): A trilha é incrivelmente fina e longa, com quase cinco rotações, criando uma barreira monumental ao fluxo de elétrons.
Por que o Tamanho Importa: A Gestão de Calor e o Risco de Incêndio
Na eletrônica, o tamanho físico não diz nada sobre a resistência (Ohms), mas diz tudo sobre a potência (Watts). Como o resistor é um conversor de eletricidade em calor, ele precisa de área de superfície para dissipar essa energia.
Considere este experimento: se você ligar um resistor de 10 Ohms em uma bateria de 9V, ele tentará puxar cerca de 0,9 Amperes, gerando uma dissipação de 8 Watts. Se você estiver usando um resistor padrão de 0,5W, ele superaquecerá instantaneamente, a camada protetora entrará em combustão e o componente explodirá em chamas.

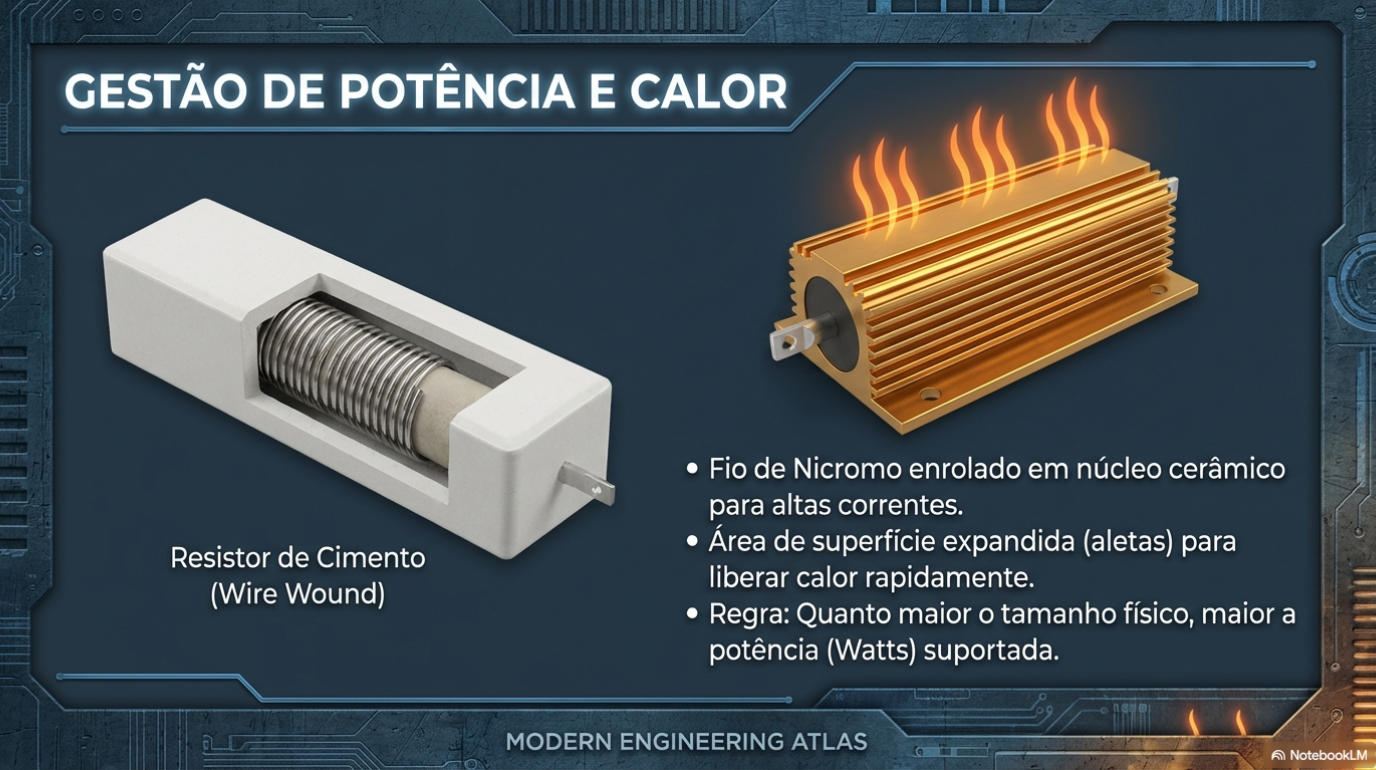

Para lidar com potências elevadas, engenheiros utilizam resistores de fio enrolado feitos de Nicromo (Nichrome), muitas vezes encapsulados em blocos de cerâmica, cimento ou carcaças de alumínio com aletas de resfriamento. Por outro lado, para segurança extrema, existem os resistores fusíveis. Revestidos com resina resistente ao fogo, eles são projetados para se romperem de forma limpa em caso de sobrecarga. Você pode identificá-los facilmente por uma quinta faixa branca, que sinaliza sua função de sacrifício para salvar o restante do circuito.
Resistores que "Sentem" o Mundo: Indo Além dos Valores Fixos
Existem componentes que não ficam parados em um valor único; eles respondem ao ambiente, transformando estímulos físicos em sinais elétricos:
• LDR (Resistor Dependente de Luz): Com uma base de cerâmica revestida de Sulfeto de Cádmio, ele usa fótons para liberar elétrons e diminuir a resistência conforme a luz aumenta.
• Termistores (NTC/PTC): Sensores de temperatura onde o calor agita os elétrons de um semicondutor. No caso da Platina (usada em RTDs), a resistência aumenta de forma quase linear com o calor, facilitando cálculos de precisão.
• Varistores (VDR): Compostos por grãos de Óxido de Zinco, eles protegem contra surtos. Permanecem isolantes até uma voltagem crítica, quando subitamente se tornam condutores para desviar o excesso de energia para o terra.
• Strain Gauges: Grades metálicas ultrafinas que alteram sua resistência ao serem fisicamente deformadas, permitindo que máquinas "sintam" pressão e peso.
O Grande Debate da Eletrônica: Antes ou Depois do LED?
Uma pergunta clássica que ecoa em laboratórios de eletrônica: "O resistor deve vir antes ou depois do LED no circuito?".
A resposta é definitiva: não faz diferença. Como o resistor limita o fluxo total de elétrons em todo o laço (loop) do circuito, ele protege o LED independentemente da posição. Se o fluxo total é restringido, todos os componentes naquele caminho estão seguros. O resistor atua como a válvula de controle de um encanamento circular; onde quer que você a feche, o fluxo de água diminui em todo o trajeto.
Conclusão: O Componente Mais Simples e Essencial
Embora muitas vezes ofuscados por microprocessadores de bilhões de transistores, os resistores são os alicerces da estabilidade tecnológica. Eles são os tradutores que convertem o "caos" da energia bruta em calor gerenciável e sinais precisos. Sem sua capacidade de criar esses "engarrafamentos microscópicos", a eletrônica moderna seria impossível.
Da próxima vez que você segurar um pequeno componente listrado, lembre-se: ali dentro existe uma engenharia de precisão trabalhando silenciosamente para manter sua tecnologia segura e funcional.
